HÄNGE UND BÖSCHUNGEN
GEOSIATKI NA SKARPIE TO STABILIZACJA WYMAGAJĄCYCH GRUNTÓW Z GEOMAXX®
Im Tiefbau ist ein wirksamer Schutz von Hängen und Böschungen entscheidend, der sich nicht nur durch seine Wirksamkeit, sondern auch durch seine Festigkeit bei veränderlichen Wetterbedingungen auszeichnen muss. Das Zell-Geogitter Geomaxx® ist eine bewährte Lösung, die für einen langfristigen Schutz von Erdbauwerken sorgt. Aufgrund seiner hochmodernen geosynthetischen Materialien zeichnet sich diese Lösung durch ihre hohe Festigkeit und Effizienz aus und kann sowohl bei kleinen lokalen Projekten als auch bei großen Infrastrukturvorhaben erfolgreich eingesetzt werden.
Geomaxx® – wirksamer Schutz gegen Erosion
Das Geogitter für Hänge ist eine hochmoderne Lösung, die eine Kombination von außergewöhnlicher Langlebigkeit und einfacher Installation ist und einen umfassenden Schutz für geneigte Flächen bietet. Da fortgeschrittene polymere Materialien verwendet wurden, bietet das Zell-Geogitter Geomaxx® eine hervorragende Zugfestigkeit und Beständigkeit gegen Degradierung unter schwierigen Geländeverhältnissen, was es zu einer nahezu zuverlässigen Lösung für Projekte macht, bei denen ein zuverlässiger Schutz erforderlich ist. Ein wesentlicher Vorteil der Zellgitter für Hänge ist auch ihre Vielseitigkeit – sie bieten einen wirksamen Schutz sowohl für sanfte als auch sehr steile Hänge. Aufgrund ihrer speziellen gelochten Struktur erlauben sie ebenso die freie Entwicklung des Pflanzenwurzelsystems, was zusätzlich zur Stärkung der Bodenstabilität beiträgt. Die Installation selbst ist schnell und einfach, was direkt zur Optimierung der Projektkosten führt.
Sicherung eines Steilhangs – Technologien für anspruchsvolle Standorte
Die Sicherung eines Steilhangs erfordert ein besonderes Vorgehen und fortgeschrittene technische Lösungen. Die richtige Wahl von geosynthetischen Materialien und Stabilisierungsmethoden ist dabei entscheidend. Solche professionellen Sicherungssysteme schützen nicht nur vor Erdrutschen, sondern sorgen auch für eine natürliche Begrünung der Fläche. Durch Einsatz des Zell-Geogitters von Geo Globe können sogar die anspruchsvollsten Hänge wirksam geschützt werden, wobei die ästhetischen und ökologischen Qualitäten gewährleistet werden können.
Zabezpieczenie skarpy przed osuwaniem się - kompleksowe rozwiązania
Die Hangsicherung gegen Abrutschen spielt bei geotechnischen Projekten eine wichtige Rolle und erfordert ein professionelles Vorgehen sowie bewährte Methoden. Die Schutzsysteme verhindern sehr wirksam Erosionsprozesse und Erdmassenbewegungen. Die Vielfalt der verfügbaren Lösungen erlaubt die Auswahl der optimalen Stabilisierungsmethode, die an die Besonderheiten des Standorts und die Boden- und Wasserverhältnisse angepasst ist. Die richtige Installation ist besonders wichtig, um den langfristigen Schutz und die Stabilität der Erdkonstruktion gewährleisten zu können.
System geosiatek komórkowych to rozwiązanie, które od ponad 40 lat znajduje zastosowanie w kolejnictwie na całym świecie. Technologia ta jest wykorzystywana od 1984 roku w krajach takich jak Wielka Brytania, USA, Kanada, Japonia, RPA czy Hiszpania. Wieloletnie badania oraz praktyczne wdrożenia, zwłaszcza te przeprowadzone w USA i Japonii, potwierdziły skuteczność geosiatek komórkowych w stabilizacji torowisk oraz wzmocnieniu dróg szynowych – szczególnie przy dużych naciskach na oś i wysokich prędkościach. Tak efektywne zabezpieczenie infrastruktury kolejowej sprawiło, że systemy geosiatek komórkowych stały się dzisiaj niezastąpionym wręcz wsparciem w projektach wymagających niezawodności.
Zabezpieczenie skarpy geosiatką Geomaxx® - innowacyjne rozwiązanie konstrukcyjne

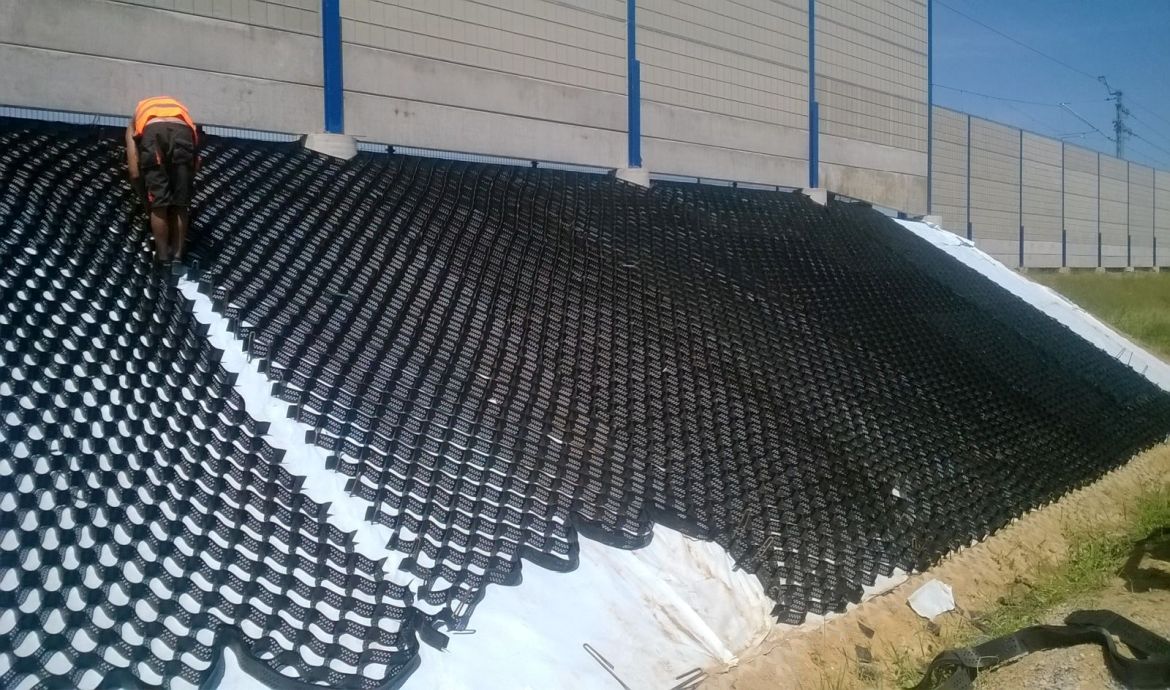

Hangsicherung geosiatką komórkową stanowi efektywną metodę stabilizacji gruntu, łączącą wysoką skuteczność z ekonomiczną realizacją. Geosiatka komórkowa o strukturze plastra miodu – tworzy trwałą strukturę wzmacniającą, która zapobiega procesom erozyjnym i zwiększa stabilność całej konstrukcji. System ten doskonale sprawdza się zarówno w przypadku nowych inwestycji, jak i przy rekultywacji istniejących skarp, zapewniając długotrwałą ochronę i możliwość naturalnego zazielenienia powierzchni. Zastosowanie geosiatki komórkowej w połączeniu z odpowiednio dobranym materiałem wypełniającym to niezwykle skuteczny system ochronę skarpy. Co ważne, system ten nie tylko zabezpiecza przed erozją, ale również umożliwia swobodny przepływ wody, co jest kluczowe dla długotrwałej stabilności konstrukcji. Ostatecznie, inwestorzy mogą liczyć na trwałe i ekonomiczne rozwiązanie, które łączy nowoczesne technologie z dbałością o środowisko.
Jak dobrać geosiatkę do nachylenia skarpy?
Dobór geosiatki do skarpy powinien zawsze zaczynać się od oceny jej nachylenia, rodzaju gruntu i warunków wodnych. Inaczej pracuje łagodna skarpa przy drodze dojazdowej, inaczej wysoki nasyp kolejowy, a jeszcze inaczej stroma powierzchnia narażona na intensywne spływy wody po opadach.
Geosiatka komórkowa Geomaxx stabilizuje materiał wypełniający, ogranicza jego zsuwanie i pomaga utrzymać kształt skarpy. Im większe nachylenie, tym większe znaczenie ma właściwy dobór wysokości komórki, sposobu mocowania oraz rodzaju wypełnienia. Na łagodniejszych skarpach często wystarczające jest wypełnienie gruntem roślinnym, które pozwala na zazielenienie powierzchni. Przy bardziej wymagających nachyleniach lepiej sprawdza się kruszywo albo beton, zwłaszcza jeśli skarpa jest narażona na wodę, erozję lub większe obciążenia.
W praktyce geosiatkę dobiera się nie tylko do kąta nachylenia, ale do całego układu warunków. Znaczenie mają także długość skarpy, wysokość nasypu, rodzaj podłoża, sposób odwodnienia i to, czy powierzchnia ma zostać zazieleniona, czy zabezpieczona bardziej technicznie.
Dlaczego kąt nachylenia ma znaczenie przy zabezpieczaniu skarpy?
Kąt nachylenia wpływa na to, jak duże siły działają na grunt i materiał wypełniający. Im bardziej stroma skarpa, tym większe ryzyko zsuwania się warstwy powierzchniowej, wypłukiwania gruntu i powstawania lokalnych uszkodzeń po opadach.
Na łagodnych skarpach podstawowym zadaniem geosiatki jest stabilizacja warstwy roślinnej lub kruszywa. Na stromych powierzchniach system musi dodatkowo ograniczać zsuwanie materiału i utrzymywać go w komórkach mimo działania grawitacji oraz wody.
Dlatego przy większym nachyleniu nie wystarczy samo rozłożenie geosiatki. Trzeba dobrać odpowiednią wysokość komórki, wypełnienie, sposób zakotwienia i często również dodatkowe elementy stabilizujące. Dopiero wtedy system może skutecznie chronić skarpę przed erozją i utratą stateczności powierzchniowej.
Geosiatka na łagodne, strome i trudne technicznie skarpy
Na łagodnych skarpach geosiatka komórkowa może pełnić przede wszystkim funkcję przeciwerozyjną. Utrzymuje grunt lub humus w komórkach, dzięki czemu roślinność ma lepsze warunki do ukorzenienia, a powierzchnia jest mniej podatna na spływanie po deszczu.
Na stromych skarpach rola geosiatki jest szersza. System musi stabilizować materiał wypełniający, ograniczać jego boczne i pionowe przemieszczanie oraz pomagać utrzymać profil skarpy. W takich sytuacjach częściej stosuje się kruszywo, beton lub dodatkowe kotwienie.
Przy skarpach trudnych technicznie, na przykład wysokich nasypach, skarpach przy drogach, liniach kolejowych albo ciekach wodnych, dobór rozwiązania powinien wynikać z projektu i analizy warunków gruntowo-wodnych. Geosiatka może być wtedy częścią większego układu zabezpieczeń, razem z odwodnieniem, geowłókniną, kotwami lub innymi geosyntetykami.
Jak dobrać wysokość komórki i rodzaj wypełnienia do warunków terenowych?
Wysokość komórki wpływa na ilość materiału, który geosiatka może utrzymać, oraz na stabilność warstwy zabezpieczającej. Niższe komórki sprawdzają się zwykle przy lżejszych zastosowaniach, łagodniejszych skarpach i miejscach, gdzie głównym celem jest ochrona przed erozją powierzchniową. Wyższe komórki są korzystniejsze tam, gdzie skarpa jest bardziej stroma, obciążona lub narażona na intensywniejsze działanie wody.
Rodzaj wypełnienia trzeba dobrać do funkcji skarpy. Grunt roślinny pozwala uzyskać naturalne zazielenienie i dobrze sprawdza się tam, gdzie przepływ wody jest niewielki lub okresowy. Kruszywo daje większą odporność na wypłukiwanie i lepiej nadaje się do bardziej technicznych zabezpieczeń. Beton stosuje się tam, gdzie potrzebna jest wysoka odporność na erozję, stały przepływ wody albo większe oddziaływania mechaniczne.
Najlepszy efekt daje połączenie właściwego wypełnienia z poprawnym przygotowaniem podłoża i odwodnieniem. Nawet dobrze dobrana geosiatka nie spełni swojej funkcji, jeśli woda będzie gromadzić się za skarpą lub spływać po niej w sposób niekontrolowany.
AUSGEWÄHLTE PROJEKTE
Kiedy geosiatka na skarpie wymaga kotwienia?
Kotwienie geosiatki jest potrzebne wtedy, gdy sama masa wypełnienia i tarcie o podłoże nie wystarczają do bezpiecznego utrzymania systemu na skarpie. Dotyczy to szczególnie stromych powierzchni, długich skarp, nasypów oraz miejsc narażonych na intensywny spływ wody.
Geosiatka komórkowa po wypełnieniu tworzy stabilną strukturę, ale na skarpie pracuje w trudniejszych warunkach niż na płaskim terenie. Działa na nią grawitacja, zmiany wilgotności, opady i czasem obciążenia związane z ruchem lub pracą w sąsiedztwie infrastruktury. Kotwienie pomaga utrzymać sekcje w odpowiednim położeniu, zapobiega ich zsuwaniu i poprawia trwałość całego zabezpieczenia.
Sposób kotwienia powinien być dobrany do nachylenia skarpy, rodzaju gruntu, wysokości komórki, typu wypełnienia i przewidywanych warunków eksploatacji. Przy prostych zastosowaniach wystarczające mogą być standardowe elementy mocujące. Przy trudniejszych skarpach konieczne może być mocniejsze zakotwienie lub dodatkowe rozwiązania stabilizujące.
Kotwienie geosiatki przy stromych skarpach i większym ryzyku zsuwania
Im bardziej stroma skarpa, tym większe ryzyko, że niezabezpieczona warstwa wypełnienia zacznie przemieszczać się w dół. Dotyczy to zwłaszcza świeżo wykonanych zabezpieczeń, zanim roślinność zdąży się ukorzenić albo zanim warstwa konstrukcyjna osiągnie pełną stabilność.
Kotwienie ogranicza ten problem. Utrzymuje geosiatkę w pozycji projektowej i sprawia, że system lepiej przenosi siły działające wzdłuż skarpy. Ma to szczególne znaczenie przy skarpach drogowych, kolejowych, hydrotechnicznych oraz przy nasypach, gdzie lokalne uszkodzenie może szybko przekształcić się w większy problem.
Dobrze wykonane kotwienie nie powinno być traktowane jako dodatek, lecz jako część całego systemu zabezpieczenia. Jego zadaniem jest utrzymanie geosiatki, wypełnienia i powierzchni skarpy w stabilnym układzie.
Jak warunki gruntowo-wodne wpływają na sposób mocowania systemu?
Warunki gruntowo-wodne mają bezpośredni wpływ na sposób mocowania geosiatki. Grunty spoiste, piaszczyste, nasypowe lub nasycone wodą zachowują się inaczej, dlatego wymagają innego podejścia do stabilizacji.
Jeśli podłoże jest słabe, rozluźnione albo podatne na wypłukiwanie, kotwienie musi uwzględniać ryzyko utraty przyczepności i lokalnych przemieszczeń. Przy skarpach narażonych na spływ wody ważne jest również to, aby mocowanie nie zostało podmyte lub odsłonięte po intensywnych opadach.
W praktyce oznacza to, że przed doborem mocowania trzeba spojrzeć szerzej: na rodzaj gruntu, kierunek odpływu wody, nachylenie, długość skarpy i przewidywane obciążenia. Geosiatka działa najlepiej wtedy, gdy jest częścią dobrze zaprojektowanego układu, a nie pojedynczym elementem położonym na problematycznym podłożu.
Jak geosiatka Geomaxx chroni skarpę przed osuwaniem, erozją i wodą opadową?
Geosiatka komórkowa chroni skarpę, ponieważ stabilizuje warstwę powierzchniową i utrzymuje materiał wypełniający w komórkach. Dzięki temu grunt, humus, kruszywo lub beton nie przemieszczają się swobodnie po pochyłej powierzchni, a skarpa jest mniej podatna na erozję i lokalne uszkodzenia.
Woda opadowa jest jednym z głównych czynników niszczących skarpy. Jeśli spływa po niezabezpieczonej powierzchni, może wypłukiwać drobne frakcje gruntu, tworzyć bruzdy, osłabiać warstwę roślinną i przyspieszać zsuwanie materiału. Geosiatka ogranicza ten proces, bo rozdziela powierzchnię na mniejsze komórki i pomaga zatrzymać wypełnienie w miejscu.
Stabilizacja gruntu i ograniczenie zsuwania się materiału po skarpie
Na skarpie materiał zawsze pracuje pod wpływem grawitacji. Bez zabezpieczenia grunt lub kruszywo może stopniowo przemieszczać się w dół, zwłaszcza po opadach lub przy większym nachyleniu.
Geosiatka komórkowa ogranicza ten ruch. Jej ściany tworzą układ małych komór, które działają jak lokalne bariery dla wypełnienia. Dzięki temu materiał nie zsuwa się po całej powierzchni, tylko jest utrzymywany w mniejszych, stabilnych polach.
To rozwiązanie jest szczególnie ważne przy skarpach, które mają zachować stały profil i nie mogą być narażone na cykliczne naprawy po intensywnych opadach.
Chcesz zabezpieczyć skarpę lub nasyp przed erozją?
Skuteczne wzmocnienie skarp i nasypów zależy od nachylenia terenu, rodzaju gruntu, warunków wodnych oraz planowanego sposobu wykończenia powierzchni. Geomaxx pomaga dobrać odpowiednią wysokość geokomórki, typ wypełnienia i sposób kotwienia, tak aby konstrukcja była stabilna i dopasowana do warunków inwestycji.
Skontaktuj się z nami, jeśli chcesz skonsultować dobór systemu Terramaxx do zabezpieczenia skarp drogowych, kolejowych, hydrotechnicznych lub terenów zielonych.
Erfahren Sie mehr über die Möglichkeiten der Verwendung von Geomaxx®-Zellulargeonetzen.
