Geosiatka komórkowa w hydrotechnice
Geosiatka komórkowa Geomaxx znajduje zastosowanie w hydrotechnice wszędzie tam, gdzie trzeba zabezpieczyć grunt przed erozją, rozmywaniem i utratą stabilności pod wpływem wody. Sprawdza się przy rowach, kanałach, ciekach wodnych, zbiornikach retencyjnych, przekopach oraz skarpach narażonych na okresowy lub stały przepływ.
W praktyce system tworzy elastyczną warstwę ochronną, która stabilizuje materiał wypełniający i ogranicza jego przemieszczanie. Po rozłożeniu geosiatki i wypełnieniu komórek gruntem, kruszywem, roślinnością lub betonem powstaje trwałe zabezpieczenie dopasowane do warunków wodnych, rodzaju gruntu i wymagań projektowych.
Geomaxx można stosować zarówno w rozwiązaniach technicznych, gdzie liczy się odporność na przepływ i siły erozyjne, jak i w projektach, w których ważna jest naturalna roślinność, estetyka oraz ograniczenie ingerencji w środowisko.
Geomaxx do zabezpieczania rowów, kanałów i brzegów przed erozją
Woda bardzo szybko ujawnia słabe miejsca w gruncie. Nawet niewielki, ale regularny przepływ może prowadzić do wypłukiwania cząstek podłoża, podcinania skarp, rozmywania brzegów i stopniowej utraty stateczności. W rowach, kanałach i zbiornikach problem narasta szczególnie tam, gdzie występują zmienne poziomy wody, intensywne opady lub lokalne przyspieszenia przepływu.
Geosiatka komórkowa Geomaxx pomaga ograniczyć te zjawiska, ponieważ stabilizuje warstwę wypełniającą i utrzymuje ją w komórkach. Dzięki temu materiał nie przemieszcza się swobodnie pod wpływem wody, a zabezpieczona powierzchnia pracuje bardziej równomiernie.
To rozwiązanie może być stosowane przy:
- rowach odwadniających,
- kanałach technicznych i melioracyjnych,
- ciekach wodnych,
- skarpach zbiorników retencyjnych,
- brzegach stawów i zbiorników wodnych,
- przekopach,
- skarpach przy inwestycjach drogowych i kolejowych,
- terenach narażonych na erozję wodną.
Dzięki temu Geomaxx jest użyteczny zarówno przy nowych inwestycjach hydrotechnicznych, jak i przy modernizacji lub naprawie istniejących zabezpieczeń.
Kiedy stosuje się geosiatkę komórkową w hydrotechnice?
Geosiatkę komórkową w hydrotechnice stosuje się wtedy, gdy skarpa, brzeg, rów lub kanał wymaga ochrony przed erozją i stabilizacji materiału wypełniającego. System sprawdza się szczególnie tam, gdzie tradycyjne umocnienie jest zbyt sztywne, zbyt kosztowne albo nie dopasowuje się dobrze do pracy gruntu.
Najczęściej geosiatkę stosuje się, gdy:
- woda wypłukuje grunt ze skarpy lub dna rowu,
- materiał wypełniający przemieszcza się po pochyłej powierzchni,
- skarpa wymaga ochrony przed rozmywaniem,
- potrzebne jest umocnienie brzegu zbiornika,
- konstrukcja musi dopasowywać się do nierówności podłoża,
- projekt wymaga połączenia stabilizacji technicznej z zielenią,
- konieczne jest ograniczenie pękania typowego dla sztywnych zabezpieczeń.
Geosiatka nie zastępuje analizy warunków wodnych i gruntowych, ale daje projektantowi elastyczne narzędzie do stworzenia zabezpieczenia dopasowanego do konkretnego miejsca.
Jakie problemy rozwiązuje system Geomaxx w inwestycjach wodnych?
System Geomaxx pomaga rozwiązać jeden z najważniejszych problemów w hydrotechnice: utrzymanie stabilności powierzchni narażonej na działanie wody. Chodzi nie tylko o widoczne rozmycia, ale też o stopniową utratę materiału, osłabienie skarpy i uszkodzenia, które pojawiają się po czasie.
Geosiatka komórkowa ogranicza:
- erozję powierzchniową,
- wypłukiwanie gruntu,
- zsuwanie się materiału po skarpie,
- lokalne uszkodzenia brzegów,
- deformacje zabezpieczenia,
- utratę stabilności wypełnienia,
- pękanie sztywnych warstw ochronnych.
Dzięki przestrzennej strukturze komórek materiał wypełniający nie jest pozostawiony sam sobie. Zostaje zamknięty w układzie, który zwiększa jego stabilność i pomaga utrzymać założony profil skarpy, rowu lub kanału.
AUSGEWÄHLTE PROJEKTE

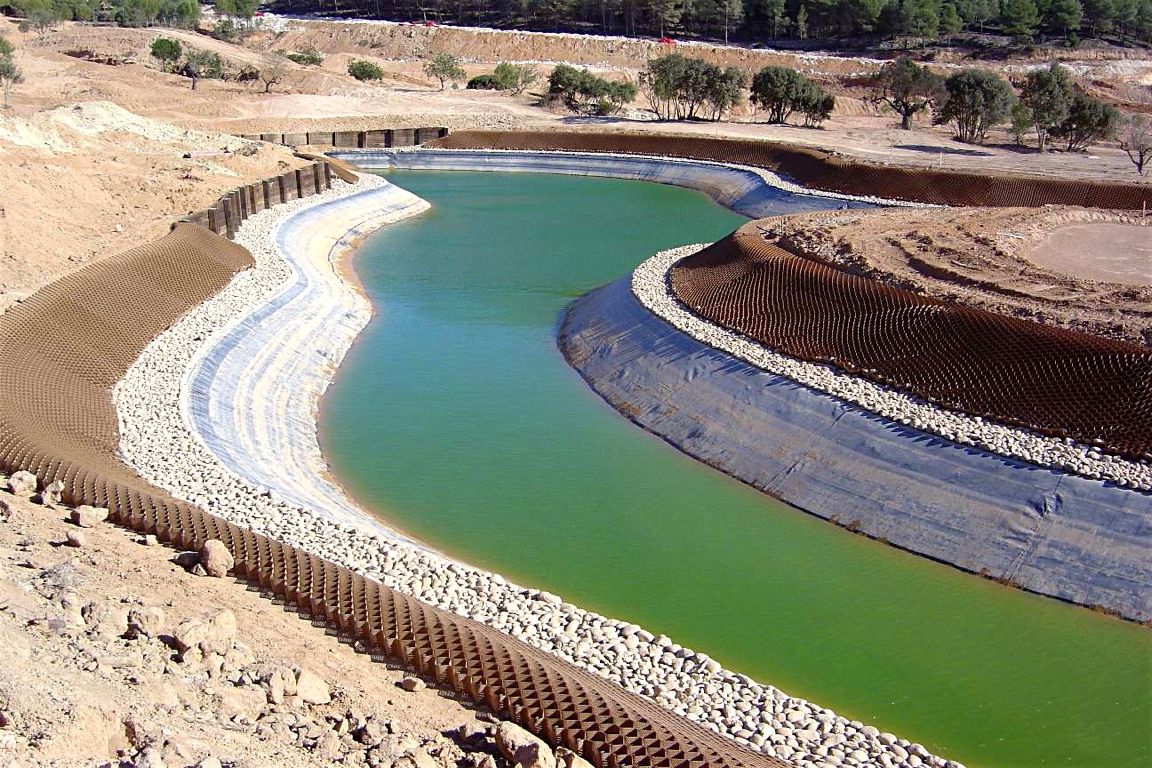

Ochrona przed erozją w rowach, kanałach i ciekach wodnych
Erozja wodna może rozwijać się powoli, ale jej skutki bywają kosztowne. Najpierw pojawiają się drobne ubytki, potem miejscowe rozmycia, a z czasem deformacja całego przekroju rowu lub kanału. Jeśli zabezpieczenie nie utrzymuje materiału na miejscu, woda zaczyna pogłębiać uszkodzenia i przyspiesza degradację konstrukcji.
Geosiatka komórkowa Geomaxx działa jak warstwa ochronna, która ogranicza ten proces. Jej zadaniem jest utrzymanie wypełnienia w komórkach i stabilizacja powierzchni narażonej na przepływ. Dzięki temu skarpa lub dno kanału lepiej opiera się wypłukiwaniu, a zabezpieczenie zachowuje swoją funkcję przez dłuższy czas.

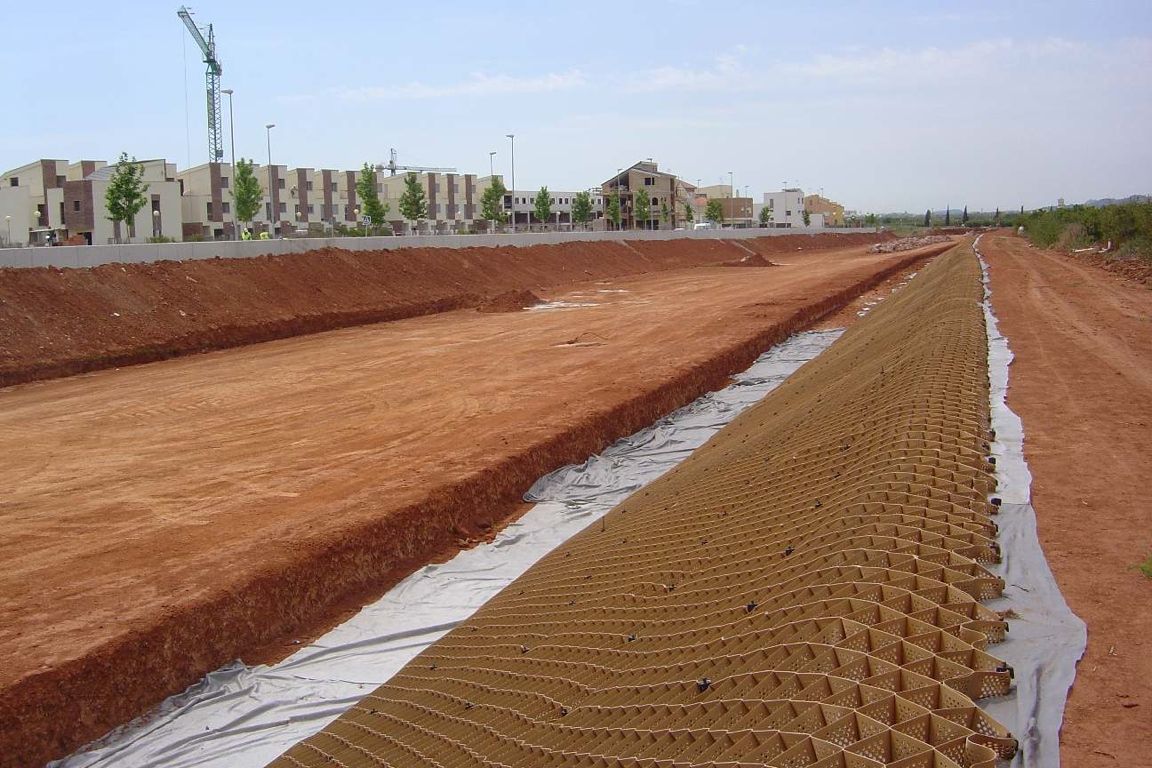

Stabilizacja skarp narażonych na działanie wody
Skarpy w rowach, kanałach i zbiornikach są szczególnie narażone na uszkodzenia. Działa na nie nie tylko siła grawitacji, ale też woda, która może rozluźniać grunt, wypłukiwać drobne frakcje i powodować zsuwanie się materiału.
Geomaxx stabilizuje powierzchnię skarpy przez zamknięcie materiału w komórkach. W zależności od projektu mogą być one wypełnione gruntem roślinnym, kruszywem lub betonem. Taki układ pozwala dobrać rozwiązanie do intensywności przepływu, nachylenia skarpy i oczekiwanego efektu końcowego.
Przy mniejszych obciążeniach wodnych można dążyć do zazielenienia powierzchni. Przy większym przepływie lub bardziej wymagających warunkach lepiej sprawdza się kruszywo albo beton.
Ograniczenie wypłukiwania gruntu i materiału wypełniającego
Jedną z największych zalet geosiatki komórkowej jest to, że utrzymuje materiał wypełniający w określonym miejscu. W hydrotechnice ma to szczególne znaczenie, ponieważ woda potrafi szybko wypłukać niezabezpieczony grunt lub kruszywo.
Komórki geosiatki ograniczają boczne i powierzchniowe przemieszczanie materiału. Dzięki temu wypełnienie jest bardziej odporne na działanie przepływu, opadów i okresowego podnoszenia poziomu wody.
To ważne przy rowach odwadniających, kanałach oraz skarpach zbiorników, gdzie zabezpieczenie musi pracować nie tylko w dniu odbioru inwestycji, ale przez kolejne lata eksploatacji.
Zabezpieczenie konstrukcji przy okresowym i stałym przepływie
Nie każde miejsce w hydrotechnice pracuje tak samo. Inaczej projektuje się zabezpieczenie rowu, w którym woda pojawia się okresowo, a inaczej kanału, gdzie przepływ jest stały lub szybki.
Przy przepływie okresowym często można zastosować wypełnienie gruntem i roślinnością. Rośliny pomagają dodatkowo związać powierzchnię, a geosiatka stabilizuje warstwę gruntu w czasie, zanim system korzeniowy zacznie działać w pełni.

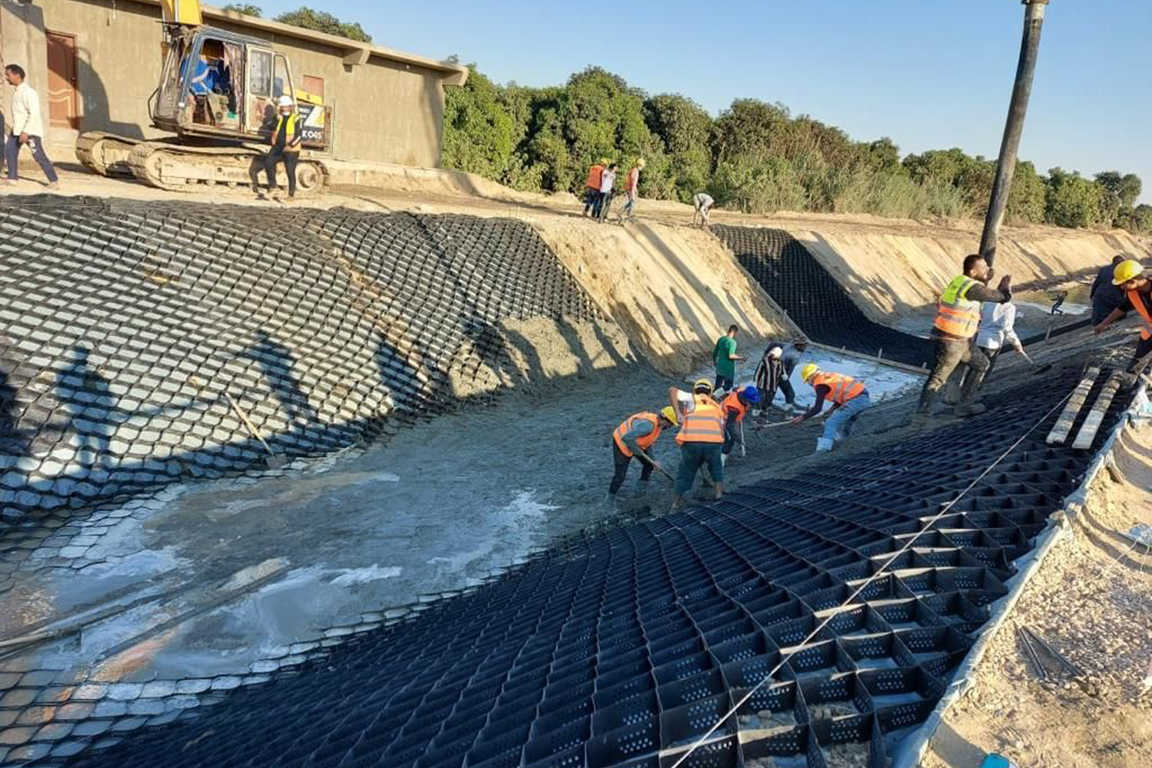

Przy przepływie stałym, większej prędkości wody lub wyższym ryzyku erozji lepszym rozwiązaniem może być kruszywo albo beton. W takim układzie geosiatka pełni funkcję stabilizującą i porządkującą całą warstwę ochronną.
Jak działa geosiatka komórkowa w warunkach wodnych?
Geosiatka komórkowa w warunkach wodnych działa przez stabilizację materiału wypełniającego i ograniczenie jego przemieszczania. Po rozłożeniu tworzy trójwymiarową strukturę podobną do plastra miodu. Każda komórka utrzymuje część wypełnienia, dzięki czemu cała powierzchnia pracuje jako spójny system.
To szczególnie ważne na skarpach i w kanałach, gdzie materiał bez dodatkowego ograniczenia może zsuwać się, wypłukiwać lub deformować pod wpływem wody.

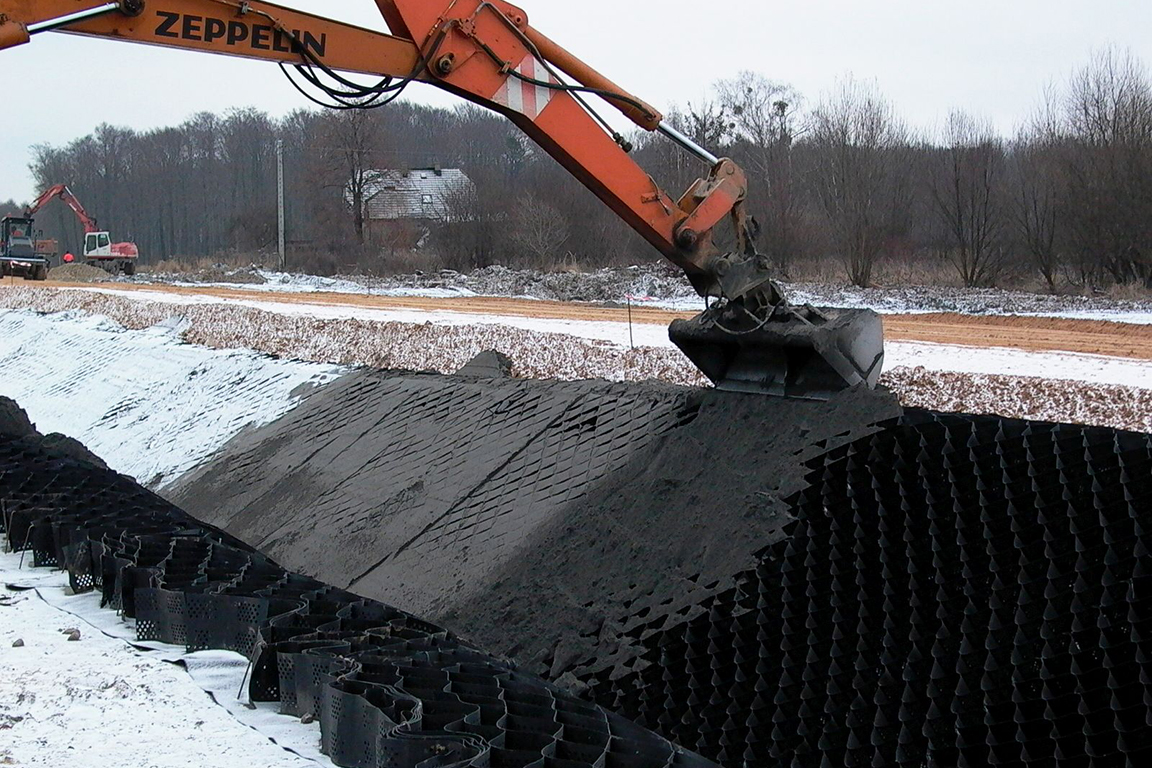

Trójwymiarowa struktura komórek jako stabilizacja wypełnienia
W hydrotechnice sama obecność materiału wypełniającego nie wystarcza. Kruszywo, grunt lub beton muszą być utrzymane w taki sposób, aby nie traciły stabilności pod wpływem przepływu, nachylenia skarpy i zmian wilgotności.
Geomaxx tworzy układ komórek, które stabilizują wypełnienie na całej powierzchni zabezpieczenia. Dzięki temu system może pracować jako jedno lub wielowarstwowa osłona, dopasowana do wymagań konstrukcyjnych i hydraulicznych.
Właśnie dlatego geosiatka dobrze sprawdza się przy ochronie kanałów narażonych na siły erozyjne. Utrzymuje materiał w zadanym profilu i pomaga zachować stateczność zabezpieczenia.
Elastyczna osłona dopasowująca się do podłoża
W przeciwieństwie do wielu sztywnych rozwiązań geosiatka komórkowa tworzy elastyczną osłonę. Oznacza to, że lepiej dopasowuje się do lokalnych nierówności, niewielkich przemieszczeń podłoża i pracy gruntu.
Ma to duże znaczenie w terenach, gdzie warunki są zmienne: raz powierzchnia jest sucha, innym razem nasycona wodą, a po intensywnych opadach może być poddana większemu przepływowi. Elastyczność systemu ogranicza ryzyko pękania i lokalnych uszkodzeń, które często pojawiają się w sztywnych zabezpieczeniach.
Dobór wypełnienia geosiatki w hydrotechnice
Dobór wypełnienia jest jednym z najważniejszych elementów projektowania zabezpieczeń hydrotechnicznych z geosiatką komórkową. To od niego zależy, czy system będzie bardziej naturalny, przepuszczalny, półsztywny czy odporny na intensywniejszy przepływ.
Nie ma jednego najlepszego wypełnienia dla wszystkich zastosowań. Inaczej pracuje rów z wodą pojawiającą się po opadach, inaczej kanał z regularnym przepływem, a jeszcze inaczej skarpa zbiornika narażona na zmienne poziomy wody.
Kiedy łączyć geosiatkę z geowłókniną?
Geowłókninę warto rozważyć wtedy, gdy potrzebna jest separacja, filtracja lub dodatkowa ochrona przed mieszaniem się warstw. W hydrotechnice ma to znaczenie szczególnie na gruntach drobnoziarnistych, nasyconych wodą lub podatnych na wypłukiwanie.
Połączenie geosiatki z geowłókniną może poprawić stabilność układu, ograniczyć migrację drobnych cząstek.
Potrzebujesz trwałego zabezpieczenia w warunkach wodnych?
Rozwiązania hydrotechniczne wymagają dopasowania do przepływu wody, nachylenia skarp, rodzaju podłoża oraz poziomu oddziaływania erozyjnego. Geomaxx pomaga dobrać system geokomórkowy do konkretnych warunków terenowych, tak aby zabezpieczenie było stabilne, odporne i możliwe do sprawnego wykonania na budowie.
Skontaktuj się z nami, jeśli chcesz skonsultować zastosowanie geokomórek Terramaxx przy umacnianiu brzegów, rowów, kanałów, zbiorników lub skarp narażonych na działanie wody.
